Вариант 1 ФИ______________________________________

1. Процесс преобразования графического изображения из аналоговой (непрерывной) формы в цифровую (дискретную), называется

А) глубина цвета Б) разрешающая способность

В) временная дискретизация Г) пространственная дискретизация

2. Характеристика растрового изображения, которая определяется количеством точек по горизонтали и вертикали на единицу длины изображения, называется

А) глубина цвета Б) разрешающая способность

В) временная дискретизация Г) пространственная дискретизация

3. Характеристика растрового изображения, определяющая количество информации, которое используется для кодирования цвета точки изображения, называется

А) глубина цвета Б) разрешающая способность

В) временная дискретизация Г) пространственная дискретизация

4. Палитра цветов в этой системе цветопередачи формируется путём наложения голубой, пурпурной, жёлтой и чёрной красок. Назовите данную систему цветопередачи

А) RGB Б) CMYK В) SMYC Г) HSB

5. Растровое изображение формируется из:

A) пикселей; Б) битов; В) ячеек памяти; Г) графических примитивов (точек, прямых линий и т.д.)

6. Векторное изображение формируются из

А) пикселей; Б) битов;

В) ячеек памяти; Г) графических примитивов

7. Расширениями форматов графических изображений не являются:

А) bmp, jpeg; Б) jpeg, gif;

В) tiff, png; Г) doc, xls.

8. Анимация, которая базируется на использовании векторной графики и представляет собой последовательность векторных рисунков(кадров)

А) анимация в презентациях Б) gif-анимация

В) flash-анимация Г) png-анимация

Вставьте пропущенные слова в предложения

9. Операцию выбора цвета можно осуществить с помощью меню ___________, содержащего набор цветов, используемых при создании объектов.

10. Инструмент_______________ позволяет закрашивать замкнутые области целиком.

Вариант 2 ФИ_______________________________

1. Величина разрешающей способности выражается в:

А) Psd Б) Dpi В) Pdi Г) Bmp

2. К недостаткам векторных изображений относят:

А) Чувствительность к уменьшению

Б) Большой информационный объем

В) Невозможность создания фотореалистичных изображений

Г) Невозможность разбиения изображения на части, для дальнейшего редактирования каждой из них по-отдельности

3. Двоичный код цвета всех точек хранится в

А) оперативной памяти компьютера Б) видеопамяти компьютера

В) программном обеспечении компьютера Г) мониторе (дисплее)

4. Палитра цветов в этой системе цветопередачи формируется путём сложения зеленого, красного и синих цветов. Назовите данную систему цветопередачи

А) RGB Б) CMYK В) SMYC Г) HSB

5. Расширениями форматов графических изображений не являются:

А) gif, jpeg; Б) jpeg, bmp;

В) exe, com; Г) tif, psd.

6. Для того чтобы смена кадров в анимации была не заметна человеческому глазу, необходимо использовать:

А) 10 кадров в секунду Б) 14 кадров в секунду

В) 24 кадра в секунду Г) 8 кадров в секунду

7. Векторное изображение формируются из

А) пикселей; Б) битов;

В) растра; Г) графических примитивов

8. К графическим примитивам не относятся

А) линия Б) ячейка памяти

В) кривая Г) окружность

Вставьте пропущенные слова в предложения

9. Инструмент_______________ позволяет разбрызгивать «краску» и закрашивать произвольные области

10. Форматирование текста производится с помощью диалогового окна _________________

11.Инструмент_______________ позволяет разбрызгивать «краску» (закрашивать пиксели случайным образом) и таким образом закрашивать произвольные области.

12.Определить объем видеопамяти компьютера, который необходим для реализации графического режима монитора с разрешающей способностью 1024×768 и палитрой 65536 цветов

13. Выберите верное обозначение строки в электронной таблице:

1) 18D; 2) К13; 3) 34; 4) AB

14. Выделен блок ячеек от С3 до С9:

Всего выделены ___________________________ ячеек;

15. Для того, чтобы одновременно выделить несколько не стоящих рядом ячеек, необходимо:

1) нажать и удерживать клавишу ALT; 2) это сделать невозможно;

3) нажать и удерживать клавишу CTRL; 4) выделить диапазон ячеек;

16. В каком из указанных диапазонов содержится ровно 15 ячеек электронной таблицы:

1) А1: F4; 2) F7 : H11; 3) I2 : K5; 4) D8 : F9;

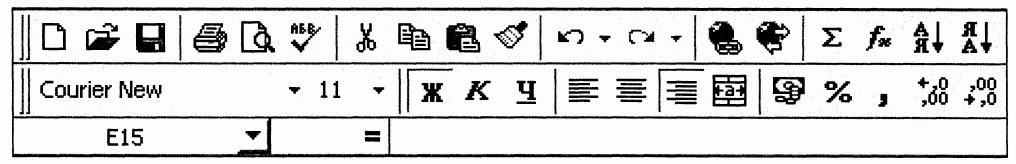

17. Определите, как отформатированы данные в выделенной ячейке, если панели инструментов выглядят следующим образом:

Шрифт___________ Размер шрифта__________________

Стиль оформления шрифта (полужирный, курсив) __________________

Способ выравнивания_________________________

18. В ячейку С8 ввели формулу =(С6 – С7)*$D$4. Затем эту формулу распространили вправо. Какая формула содержится в ячейке F8?

Ответ__________________________________

19. В ячейки C3, C4, D3, D4 введены соответственно числа 10, 4, 6, 5.

Какое число будет находиться в ячейке D8 после введения в эту ячейку формулы =СУММ(C3:D4)?

1) 2; 2) 14; 3) 15; 4) 25.

11. ________________ базируется на использовании векторной графики и представляет собой последовательность векторных рисунков (кадров).

12. Определить объем видеопамяти компьютера, который необходим для реализации графического режима монитора с разрешающей способностью 1280*1024 и палитрой 32768 цветов

13.Документом (объектом обработки) MS Excel является файл с произвольным именем и
1) расширением .doc 2) расширением .xls 3) расширением .bmp

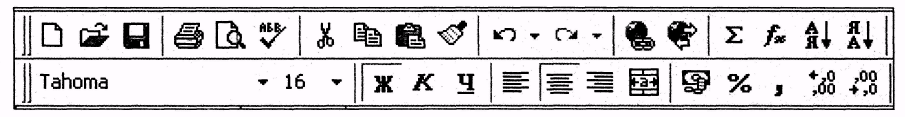

14. Определите, как отформатированы данные в выделенной ячейке, если панели инструментов выглядят следующим образом:

Шрифт___________ Размер шрифта__________________

Стиль оформления шрифта (полужирный, курсив) __________________

Способ выравнивания_________________________

15. Сколько ячеек содержит диапазон D4 : E5 в электронной таблице:

1) 4; 2) 8; 3) 9; 4) 10.

16 В ячейку B15 ввели формулу =(С6 – $D$6)*$E$6. Затем эту формулу распространили вниз. Какая формула содержится в ячейке B18

Ответ:_____________________

17. В электронной таблице значение формулы =СУММ(В1:В2) равно 5.

Чему равно значение ячейки В3, если значение формулы =СУММ (В1: В3) равно 11?

1) 6; 2) -6; 3) 16; 4) -16.

18. Документ электронной таблицы называется:
1) рабочим листом 2) рабочим журналом 3) рабочей газетой

19. Выберите верное обозначение столбца в электронной таблице:

1) DF; 2) F12; 3) АБ3; 4) В1А

Предложите, как улучшить StudyLib

(Для жалоб на нарушения авторских прав, используйте

другую форму
)

Создание диаграмм, графиков в Excel

Диаграммы являются средством наглядного представления данных и облегчают выполнение сравнений, выявление закономерностей и тенденций данных. Например, вместо анализа нескольких столбцов чисел на листе можно, взглянув на диаграмму, узнать, падают или растут объемы продаж по кварталам или как действительные объемы продаж соотносятся с планируемыми.

Диаграмму можно создать на отдельном листе или поместить в качестве внедренного объекта на лист с данными. Кроме того, диаграмму можно опубликовать на веб-странице. Чтобы создать диаграмму, необходимо сначала ввести для нее данные на листе. После этого, выделив эти данные, следует воспользоваться мастером диаграмм для пошагового создания диаграммы, при котором выбираются ее тип и различные параметры. Или используйте для создания основной диаграммы панель инструментов Диаграмма, которую впоследствии можно будет изменить.

Данные листа

Диаграмма, созданная по данным листа

Отчет сводной диаграммы представляет собой интерактивную сводку данных в формате диаграммы. Его создание отличается от обычных диаграмм Microsoft Excel. После создания отчета сводной диаграммы можно просматривать разные уровни детализации и изменять макет диаграммы, перетаскивая ее поля и элементы.

Представление данных на диаграмме

Диаграмма связана с данными, на основе которых она создана, и обновляется автоматически при изменении данных.

Маркер данных

Основная линия

Имена категорий

Имена рядов диаграммы данных

Маркер данных. Каждый маркер (Маркер данных. Полоса, область, точка, сегмент или другой элемент на диаграмме, соответствующий одному значению одной ячейки листа. Маркеры данных одного цвета на диаграмме образуют ряд данных.) соответствует одному значению данных листа. Маркеры данных одного цвета представляют один ряд данных (Ряд данных. Набор связанных между собой элементов данных, отображаемых на диаграмме. Каждому ряду данных на диаграмме соответствует отдельный цвет или способ обозначения, указанный на легенде диаграммы. Диаграммы всех типов, кроме круговой, могут содержать несколько рядов данных.). В приведенном примере самый правый маркер данных соответствует действительному значению за второй квартал, равному 99.

Основные линии. Microsoft Excel создает значения на оси из данных рабочего листа. Обратите внимание на то, что в приведенном примере значения на оси изменяются от 0 до 120, что соответствует значениям ячеек диапазона на листе. Основные линии (Направляющие на диаграммах. Линии, которые можно добавить на диаграмму для улучшения восприятия и оценки отображаемых данных. Направляющие начинаются от делений на оси и пересекают область построения.) обозначают основные интервалы на оси. На диаграмме можно отобразить и промежуточные линии, обозначающие интервалы внутри основных интервалов.

Имена категорий. Excel использует заголовки столбцов или строк данных в качестве имен рядов данных. В приведенном примере в качестве имен рядов первого и второго квартала листа выступают имена оси категорий.

Имена рядов данных диаграммы. Excel использует заголовки столбцов или строк данных в качестве имен рядов данных. Имена рядов отображаются в легенде (Легенда. Рамка, в которой определяются узоры или цвета рядов или категорий данных на диаграмме.) диаграммы. В приведенном примере в качестве имен рядов выступают заголовки столбцов планируемых и действительных значений.

При удержании указателя на элементе диаграммы появляется подсказка с названием данного элемента. Например, при наведении указателя на легенду появляется подсказка, содержащая слово «Легенда».

Внедренные диаграммы и листы диаграмм

Диаграмму можно создать на отдельном листе (Лист диаграммы. Лист книги, содержащий только диаграмму. Листы диаграммы позволяют просматривать диаграмму или отчет сводной диаграммы отдельно от данных листа или отчета сводной таблицы.) или поместить в качестве внедренного объекта (Внедренная диаграмма. Диаграмма, помещенная на обычный лист, а не на отдельный лист диаграммы. Внедренные диаграммы удобны для просмотра или печати отчета сводной диаграммы вместе с исходными данными и другими сведениями, содержащимися на листе.) на лист с данными. Независимо от способа размещения диаграмма является связанной с исходными данными на листе, то есть при обновлении данных обновляется и созданная на их основе диаграмма.

Внедренная диаграмма рассматривается как графический объект и сохраняется в качестве части листа, на котором она создана. Внедренные диаграммы следует использовать в случаях, когда требуется отобразить или напечатать одну или несколько диаграмм вместе с данными листа.

Лист диаграммы — это отдельный лист в книге, имеющий собственное имя. Листы диаграмм следует использовать в случаях, когда требуется просмотреть или изменить большие или сложные диаграммы отдельно от данных, или когда требуется сохранить пространство экрана для работы с листом.

Создание диаграмм

1. Убедитесь, что данные на листе расположены в соответствии с типом диаграммы, который планируется использовать.

Для гистограммы, линейчатой диаграммы, графика, диаграммы с областями, поверхности или лепестковой диаграммы

Упорядочьте данные по столбцам, как в следующим примере:

или по строкам:

Для круговой или кольцевой диаграммы

Обычно на круговых диаграммах (на рисунке показана справа) отображается только один ряд данных, поэтому следует использовать только один столбец данных. Также можно использовать один столбец подписей, как в следующем примере.

или одну строку данных и, при необходимости, одну строку подписей:

Многоуровневые круговые и кольцевые диаграммы могут отображать несколько рядов данных, поэтому можно использовать несколько столбцов данных:

или несколько строк данных:

Для плоской точечной или пузырьковой диаграммы

Упорядочьте данные в столбцах, поместив значения оси X в первый столбец, а соответствующие значения оси Y и/или размеры пузырьков — в соседние столбцы:

2. Выполните одно из следующих действий.

Настройте диаграмму при ее создании.

1. Выберите ячейки, содержащие данные для построения диаграммы.

2. Нажмите кнопку Мастер диаграмм .

3. Следуйте инструкциям мастера диаграмм.

Создайте стандартную диаграмму, которую можно изменить позже.

1. Выведите на экран панель инструментов Диаграммы. Чтобы вывести панели инструментов Диаграммы, выберите в меню Вид команду Панели инструментов и установите флажок Диаграммы .

2. Выделите ячейки, содержащие данные для построения диаграммы.

3. Нажмите кнопку Тип диаграммы .

Список литературы

1. Васильев А., Андреев А. Office 2000: учебный курс. СПб.: Питер, 2001

2. Использование Microsoft Office 200, профессиональный выпуск. Пер. с англ./ Джим Бойс, Скотт Фаллер, Ред Гилген и др. – К.; М.; СПб.: Издат дом “Вильямс”, 2002. – с. 1120.

3. Леонтьев Ю. Microsoft Office 2000: Краткий курс. – СПб.: Питер, 2001. – 288с.

Практическая работа по теме «Построение диаграмм и графиков в электронных таблицах MS Excel»

Цель работы: закрепление практических навыков по теме.

Критерии оценивания:

• На оценку «3» — необходимо выполнить 1, 2, и 3 задания.
• На оценку «4» — с 1 по 4 задания.
• На оценку «5» — все задания.

Программное обеспечение: Windows 7, Microsoft Office 7.

Методическое обеспечение: Босова Л.Л.  Информатика и ИКТ: Учебник для 9 класса: в 2 ч.. – М.: БИНОМ. Лаборатория знаний, 2012.

Задание 1.

Представить данные в виде круговой диаграммы (см. рисунок в файле работы)

Задание 2.

Представить данные в виде гистограммы (см. рисунок в файле работы)

Задание 3.

Построить график функции у = -2х^2-2х+5 для х в диапазоне [-4;3] с шагом 0,5.

Задание 4.

Представить данные в виде двухрядной линейчатой диаграммы (см. рисунок в файле работы)

Задание 5.

Внести дополнительное форматирование в график функции из задания 3  (см. рисунок в файле работы)

Просмотр содержимого документа

«Практическая работа «Графики и диаграммы» для 9 класса »

Слайд 1

Тема урока: Графики и диаграммы в Microsoft Office Excel. САНКТ-ПЕТЕРБУРГСКОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ КОЛЛЕДЖ ПЕТЕРБУРГСКОЙ МОДЫ Преподаватель Караваева В.М. Санкт-Петербург 2015

Слайд 2

Цель урока Целью сегодняшнего урока является: изучение способов построения диаграмм и графиков подбор вида диаграммы для наилучшего представления данных закрепление изученного материала с помощью практической работы

Слайд 3

Контроль знаний учащихся Что такое MS Office Excel ? Для чего он используется? MS Office Excel – программа для работы с электрон-ными таблицами. Она нужна для проведения расчетов, составления таблиц и диаграмм, вычисления простых и сложных функций, анализа данных и представления отчетности .

Слайд 4

MS Office Excel Каждый документ MS Office Excel – это отдельная книга, состоящая из листов, строк, столбцов и ячеек. Табличные данные из нескольких различных документов можно синхронизировать в один файл для дальнейшей общей обработки.

Слайд 5

Графики и диаграммы в Excel Что такое диаграмма? Для чего она используется? Диаграмма – это графическое представление данных, позволяющее оценить соотношение нескольких величин. Они используются для сравнения и анализа данных, представления их в наглядном виде.

Слайд 6

Виды диаграмм Плоская Объемная

Слайд 7

Типы диаграмм

Слайд 8

Из чего состоит диаграмма? Диаграмма состоит из: состоят из геометрических объектов: точек, линий, фигур различной формы и цвета. вспомогательных элементов: осей координат, условных обозначений, заголовков и т. п. Что такое Легенда: Легенда – это условные обозначения: названия, маркеры и значение различных рядов данных на диаграмме.

Слайд 9

Мастер диаграмм в MO Excel позволяет создавать 14 стандартных типов плоскостного и объемного представления (гистограмма, график, кольце-вая, линейчатая, лепестковая, точечная, пузырьковая, поверхностная, круговая, биржевая, с областями и др. ) и 22 нестандартных типа. Мастер диаграмм осуществляет построение новой диаграммы в интерактивном режиме за 4 шага. выбор типа и формата диаграммы выбор и указание диапазона данных для построения диаграммы задание параметров диаграммы размещение диаграммы При изменении данных в таблице, диаграмма меняется автоматически. Построение диаграммы

Слайд 10

Для облегчения работы с маленькими секторами в основной диаграмме их можно объединить в один элемент, а затем разбить в отдельную диаграмму рядом с основной Круговая диаграмма показывает отношение размеров элементов, образующих ряд данных, к сумме элементов. Всегда отображается только один ряд данных. Такой тип диаграмм целесообразно использовать, когда необходимо подчеркнуть важный элемент Как и круговая диаграмма, кольцевая показывает отношение частей к целому, но этот тип может включать несколько рядов данных. Каждое кольцо соответствует одному ряду данных. Круговая и кольцевая диаграммы.

Слайд 11

Линейчатая диаграмма позволяет сравнивать отдельные значения. Ось категорий расположена по вертикали, ось значений – по горизонтали. Это позволяет обратить большее внимание на сравниваемые значения, чем на время. Линейчатая диаграмма с накоплением показывает вклад отдельных элементов в общую сумму. Линейчатая диаграмма.

Слайд 12

Гистограмма позволяет представить изменение данных на протяжении отрезка времени. Диаграммы этого типа удобны также для наглядного сравнения отдельных величин. Ось категорий в гистограмме располагается по горизонтали, ось значений — по вертикали. Такое расположение осей подчеркивает характер изменения значений с течением времени. Гистограмма. Гистограмма с накоплением позволяет представить отношение отдельных составляющих к их совокупному значению. На объемной гистограмме с перспективой сравнения значения располагаются в плоскости (вдоль двух осей).

Слайд 13

Тип диаграммы Назначение 1 Круговая Отражает соотношение частей и целого. Можно представить только один ряд значений. 2 Кольцевая Отражает соотношение частей и целого. Можно представить несколько рядов данных. 3 Линейчатая Отражает соотношение величин. 4 Гистограмма Показывает изменения в течение некоторого времени. 5 График Отображает изменения данных за равные промежутки времени. 6 С областями Показывает изменения общего количества в течение какого-то периода времени и вклад каждого ряда данных в сумму значений рядов.

Слайд 14

Техника безопасности. Запрещается употреблять пищу и напитки в компьютерном кабинете. При включенном компьютере запрещается: передвигать стол; трогать провода; разбирать системный блок; подключать устройства и провода. Не включать компьютер, не подключенный к источнику питания. Включать, выключать и перезагружать компьютеры без разрешения преподавателя запрещено. При возникновении нехарактерных звуков или чрезмерного нагревания аппаратуры сразу сообщить преподавателю. В случае возникновения короткого замыкания, задымления или возгорания, немедленно покинуть кабинет и сообщить сотрудникам.

Слайд 15

Выполните задание по построению диаграммы. Файл для выполнения задания расположен на рабочем столе вашего компьютера. Практическое задание

Слайд 16

Подведение итогов Контрольные вопросы: Что такое диаграмма? Какие виды диаграмм вы знаете? Какие типы диаграмм вы знаете? Выставление оценок за практическую работу, разбор ошибок.
